局部放电传感器
产品概述
局部放电（ 局放 ）是发生在高压定子绕组绝缘中的小电火花 在通常情况下 ，质量良好的定子绕组在良好的工作条件下仅有少量的局部放电发生， 由于绕组振动和工作在高温环境下、或者由于油污、潮湿相化学物质的作用 ，随着定子绕组绝缘的不断恶化 ，局部放电将呈十倍或十倍以上的速率增长。 因此，在线局放监测可以发现绕组绝缘故障的主要根源。由于采用 了在发电机正常运行的情况下进行局部放电的监测， 通常给出提前两年或两年以上的故障风险预报，所以，在线局部放电监测已经成为预知维修的一个非常有用的工具。
局部放电（ 局放 ）是发生在高压定子绕组绝缘中的小电火花 在通常情况下 ，质量良好的定子绕组在良好的工作条件下仅有少量的局部放电发生， 由于绕组振动和工作在高温环境下、或者由于油污、潮湿相化学物质的作用 ，随着定子绕组绝缘的不断恶化 ，局部放电将呈十倍或十倍以上的速率增长。 因此，在线局放监测可以发现绕组绝缘故障的主要根源。由于采用 了在发电机正常运行的情况下进行局部放电的监测， 通常给出提前两年或两年以上的故障风险预报，所以，在线局部放电监测已经成为预知维修的一个非常有用的工具。
传感器 ：

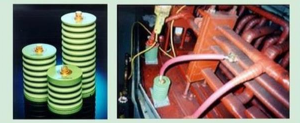

一般一台机组需要配置6个传感器 ，I RIS公司PDA电容耦合器，该耦合器是专门为检测水轮发电机定子线棒的局部放电而设计的，他能探测定子线圈的局部放电信号，并能将℃无用的噪音滤掉。耦合器通常与定子线棒的环状汇流排跨接线相连 ，也 可以与发电机出口母线相连。
同步键相信号传感器通篇采用电渴流传感器 ，也可与稳定性监测系统共用一个饱相信号。
| 技术参数 | |
| 耦合器 | 由环氧云母制成，简称EMCS |
| 带宽 | 5-3SOM Hz |
| 电容值 | 为80PF （ 士3PF ) |
| 耗电因数 | <0.05% |
| 工作温度 | -55℃ -125℃ |
| 设计 | 为二种电压等级 |
系统 ：
HydroTrac数据采集单元 ，安装在发电机附近。此单元监测POA电容耦合器过来的信号，将噪音从PD中台离出去，得到PD脉冲的数量、幅值和相位。数据采集单元通过串行通讯网络（485）网络可将擞踞传送上位机，由上位机上的软件显示所连接的任何数据采集单元的状态、PD脉冲的数量、幅值和相位，并提供警报输出。
连续并自动监测水轮发电机在正常工作时，定子线圈绝缘状态，给出局部放电脉冲的各相放电量、放电相位、放电次数。
持续监测发电机电子绕组各相的最大局部电量，并指示当前绝缘状态。
放电量变化率分析。
提供放电的谱图分析手段。
根据历史数据进行趋势分析。
