VRS-900便携式振动分析仪

产品概述

VRS-900便携式振动分析仪是新一代集众多创新技术于一身的水轮发电机组振动摆度监测分析和动平衡仪。该产品是专为水轮发电机组设备而设计开发的便携式离线设备。
VRS-900系统由数据采集仪和振动分析软件组成，实时采集振动数据并实时显示振动和转速等有关参量，能对各种数据进行分析、显示、计算及诊断。
VRS-900系统具有多种数据存储方式：等时间间隔采样存储、等转速间隔采样存储、报警存储和人工方式存储数据。
VRS-900技术指标：

项   目技   术   指   标
显示6.4英寸、1240×768高分辨率液晶触摸屏，中文操作菜单。
监测画面可自行组态。
存储160GB大容量硬盘存储。
输入信号可同时输入16路振动信号和1/2路键相信号 。
多种分析方式多种动平衡计算方法，主要包括影响系数法和三点定位定量法两大类；
频域、时域、变速分析、轴心位置、轴心轨迹、全息轴心轨迹、小波及相关趋势分析 。
测量范围转速1~20000r/min，振动0~2000um，轴位移、电压0~-20V 。
测量精度转速误差≤1r/min，峰值误差≤1um， 相位误差≤3°，间隙误差≤0.1V，电压误差≤0.5％ 。
有效分析频率0.1~8000Hz、1/16~128倍频 。
外形尺寸25.8cm×13.8cm×30.2cm（长×宽×深） 。
电源220VAC、50Hz 。
通讯100Mbps以态局域网、TCP/IP通讯协议、MLDBUS及OPC通讯协议。
重量4Kg 。

VRS-900系统性能：

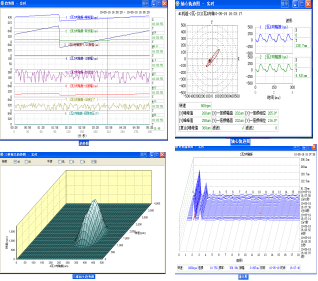

       常规图谱：机组总貌、多值棒图、空间轴线图、轴心轨迹图、轴心位置图、振动趋势图、全息谱图、三维相关趋势图、波德图、变工况瀑布图、全息轴心轨迹图、甩负荷过程图、盘车值、大轴垂直度、弯曲度计算等
       统计报表及日记：机组状态列表、过程量参数表、振动参数列表、振动报警日记、机组分析报告等。

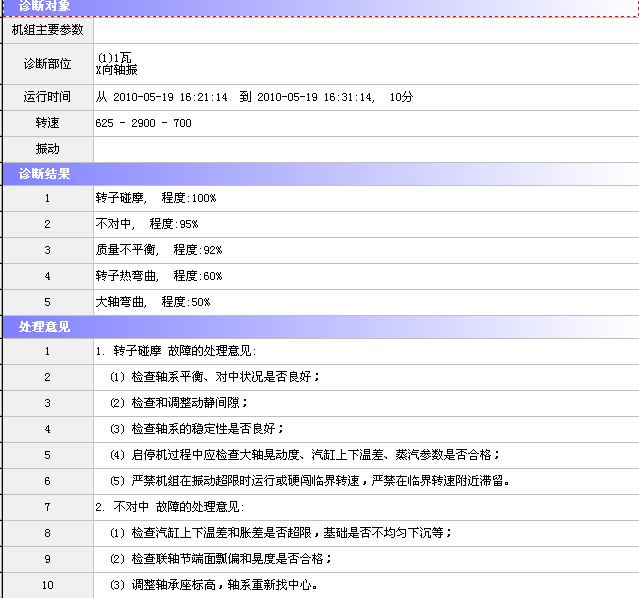

故障诊断分析系统
       VRS-900建立了适用于水轮发电机组故障诊断的开放的知识库，并具有完善的知识处理模式，特别是其强大的征兆自动获取能力，提高了故障诊断的实时性和诊断结果的可靠性。故障诊断的智能化和自动化，降低了对系统使用人员的要求，使得缺少经验的人员也能取得较高水平的诊断结果。

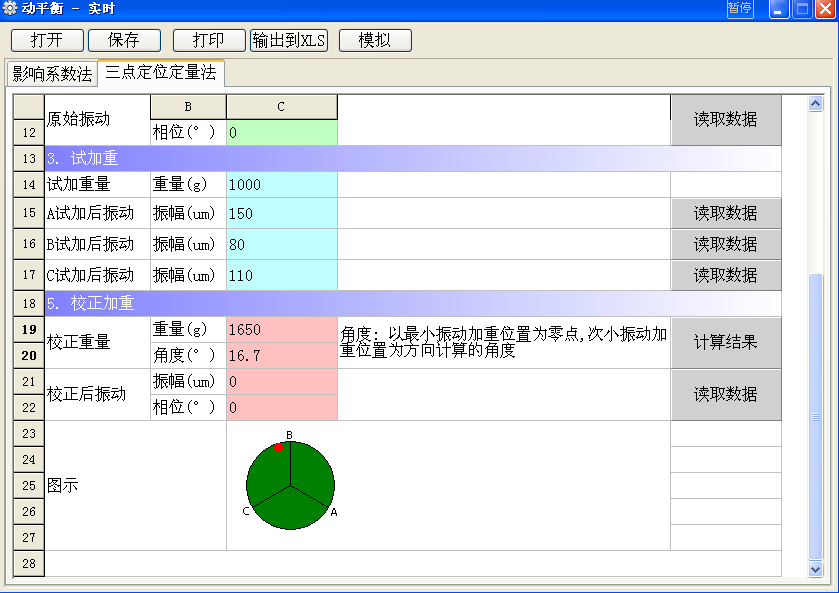

多种平衡计算方法
       VRS-900系统提供影响系数法计算和三点定位定量计算动平衡、矢量加减运算和估算剩余振动等多种功能，能够自动计算加重的大小和相位，可以对多转速、双平衡面、多测点进行平衡。


完善的分析报告
       VRS-900提供多种机组振动量及相关过程量的日程报表，为机组运行保留档案资料。

VRS-900技术指标：

项   目技   术   指   标
显示6.4英寸、1240×768高分辨率液晶触摸屏，中文操作菜单。
监测画面可自行组态。
存储160GB大容量硬盘存储。
输入信号可同时输入16路振动信号和1/2路键相信号 。
多种分析方式多种动平衡计算方法，主要包括影响系数法和三点定位定量法两大类；
频域、时域、变速分析、轴心位置、轴心轨迹、全息轴心轨迹、小波及相关趋势分析 。
测量范围转速1~20000r/min，振动0~2000um，轴位移、电压0~-20V 。
测量精度转速误差≤1r/min，峰值误差≤1um， 相位误差≤3°，间隙误差≤0.1V，电压误差≤0.5％ 。
有效分析频率0.1~8000Hz、1/16~128倍频 。
外形尺寸25.8cm×13.8cm×30.2cm（长×宽×深） 。
电源220VAC、50Hz 。
通讯100Mbps以态局域网、TCP/IP通讯协议、MLDBUS及OPC通讯协议。
重量4Kg 。

VRS-900系统性能：
       常规图谱：机组总貌、多值棒图、空间轴线图、轴心轨迹图、轴心位置图、振动趋势图、全息谱图、三维相关趋势图、波德图、变工况瀑布图、全息轴心轨迹图、甩负荷过程图、盘车值、大轴垂直度、弯曲度计算等
       统计报表及日记：机组状态列表、过程量参数表、振动参数列表、振动报警日记、机组分析报告等。


故障诊断分析系统
       VRS-900建立了适用于水轮发电机组故障诊断的开放的知识库，并具有完善的知识处理模式，特别是其强大的征兆自动获取能力，提高了故障诊断的实时性和诊断结果的可靠性。故障诊断的智能化和自动化，降低了对系统使用人员的要求，使得缺少经验的人员也能取得较高水平的诊断结果。


多种平衡计算方法
       VRS-900系统提供影响系数法计算和三点定位定量计算动平衡、矢量加减运算和估算剩余振动等多种功能，能够自动计算加重的大小和相位，可以对多转速、双平衡面、多测点进行平衡。


完善的分析报告
       VRS-900提供多种机组振动量及相关过程量的日程报表，为机组运行保留档案资料。

VRS-900技术指标：

项   目技   术   指   标
显示6.4英寸、1240×768高分辨率液晶触摸屏，中文操作菜单。
监测画面可自行组态。
存储160GB大容量硬盘存储。
输入信号可同时输入16路振动信号和1/2路键相信号 。
多种分析方式多种动平衡计算方法，主要包括影响系数法和三点定位定量法两大类；
频域、时域、变速分析、轴心位置、轴心轨迹、全息轴心轨迹、小波及相关趋势分析 。
测量范围转速1~20000r/min，振动0~2000um，轴位移、电压0~-20V 。
测量精度转速误差≤1r/min，峰值误差≤1um， 相位误差≤3°，间隙误差≤0.1V，电压误差≤0.5％ 。
有效分析频率0.1~8000Hz、1/16~128倍频 。
外形尺寸25.8cm×13.8cm×30.2cm（长×宽×深） 。
电源220VAC、50Hz 。
通讯100Mbps以态局域网、TCP/IP通讯协议、MLDBUS及OPC通讯协议。
重量4Kg 。

VRS-900系统性能：
       常规图谱：机组总貌、多值棒图、空间轴线图、轴心轨迹图、轴心位置图、振动趋势图、全息谱图、三维相关趋势图、波德图、变工况瀑布图、全息轴心轨迹图、甩负荷过程图、盘车值、大轴垂直度、弯曲度计算等
       统计报表及日记：机组状态列表、过程量参数表、振动参数列表、振动报警日记、机组分析报告等。


故障诊断分析系统
       VRS-900建立了适用于水轮发电机组故障诊断的开放的知识库，并具有完善的知识处理模式，特别是其强大的征兆自动获取能力，提高了故障诊断的实时性和诊断结果的可靠性。故障诊断的智能化和自动化，降低了对系统使用人员的要求，使得缺少经验的人员也能取得较高水平的诊断结果。


多种平衡计算方法
       VRS-900系统提供影响系数法计算和三点定位定量计算动平衡、矢量加减运算和估算剩余振动等多种功能，能够自动计算加重的大小和相位，可以对多转速、双平衡面、多测点进行平衡。


完善的分析报告
       VRS-900提供多种机组振动量及相关过程量的日程报表，为机组运行保留档案资料。
