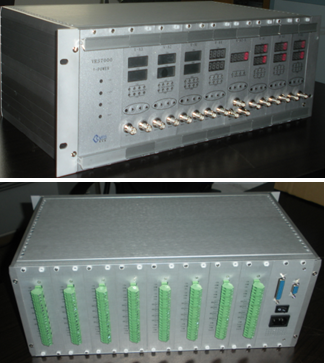

VRS7000系列机组振动在线监测系统
产品概述
VRS7000系列机组振动在线监测系统（电机振动在线监测，泵机振动在线监测）同本特利公司3300系统功能相当，广泛应用于电力、石化、钢铁等工业行业的汽轮机，风机，压缩机器，膨胀机，透平机，破碎机、泵，电机等旋转设备的振动，位移，转速，胀差等参数的在线监测。
VRS7000系列振动监测系统采用数码显示方式及液晶触摸屏方式。
VRS7000系列振动监测系统采用模块化结构，安装、维护、更换方便，可靠性高。VRS7000系列振动监测系统是模块化结构，有8个插槽可用于自由配置机组的振动、轴位移、胀差、转速等模块。其中某一通道或某一模块故障不会影响其他通道或其他模块正常工作，用户仅需自行更换发生故障的模块即可解决此类故障。
2.1轴位移监测模块
该监测模块负责采集轴位移传感器信号。信号可从轴位移传感器直接接入，包括信号预处理单元、低通跟踪抗混频滤波器及单片机系统。轴位移模块具有4-20mA信号输出或报警继电器输出。
其性能指标如下：
● 采样速率：200KHZ；
● 通道数：每块2路；
● 输入信号：电涡流传感器；
● 测量精度：峰值误差≤1μm
● 间隙误差≤0.1V
2. 2振动监测模块
振动模块负责采集机组振动信号。振动信号可从传感器直接接入，包括信号预处理单元、低通跟踪抗混频滤波器及单片机系统，满足机组监测技术要求。振动模块具有4-20mA信号输出或报警继电器输出。
其性能指标如下：
● 采样速率：200KHZ；
● 通道数：每块2路；
● 输入信号：振动速度传感器及加速度传感器
● 测量精度：峰值误差≤1μm
间隙误差≤0.1V
2.3抬转速模块
转速模块是一块智能转速信号处理板，负责机组升降速过程的数据采集。它由单片机进行智能控制，具有测速、触发低通跟踪抗混频滤波器等功能。转速板采用了新颖的阀值电平自动跟踪电路，从根本上克服了必须经常调整阀值电平的麻烦。
其性能指标如下：
● 采样速率：200KHZ；
● 通道数：每块2路；
● 输入信号：涡流传感器或磁阻传感器。
