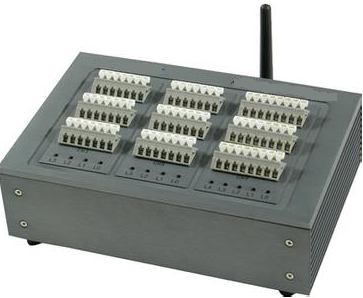

VRS7600无线振动监测系统

采集系统特点


供电电压：A: +10~+30VDC，电源反接保护；
                 B:220VAC(可选)
工业级塑料外壳，标准DIN导轨安装；
通讯接口：隔离2500 VDC，ESD、过压、过流保护；
隔离耐压：2500 VDC
信号输入：
输入路数：8路振动传感器、电涡流、加速度信号
ADC分辨率：16位
采样精度：±0.05％
采样速率：2次/秒（全通道）
输入低通滤波、过压保护
VRS7600采集器、中继器通讯特点
主要特征：
◆采用无线方式模拟485总线，替代有线方式
◆ 采用Mesh网状网技术，有效传输距离可任意扩展
◆ ISM 开放频段470-510MHz，无需申请频点
◆ 直流9～24VDC/1A供电，平均工作电流小于50mA
◆ 数据自动路由，中间节点收到数据，自动继续转发；
◆ 自动修复路径，节点原来的路径不通时，可以寻找新的路径连接网络
◆ 数据透明传输，插上即用，零设置、免二次开发；
◆ 具有较高的实时性，网络每增加一级增加100毫秒，用户可根据应用系统的具体要求灵活掌握；
◆ 完整的安全体系，防止非法入侵和数据篡改。
技术参数：
◆调制方式 GFSK
◆工作频率 470-510MHz
◆发射功率 10mW（50mW）
◆接收灵敏度 -110dBm
◆信道数 150
◆子网数量 无限制
◆子网容量 路由节点最大252，其余节点无限制
◆发射电流 <100mA
◆接收电流 30mA
◆睡眠电流 <5uA
◆接口速率 1200/2400/4800/9600/19200
◆模拟量 0-20mA/4-20Ma;0-5V;1-4通道
◆ADC分辨率 • 10bit
◆接口类型 RS232/RS485/AD
◆工作电源 +12-24V  DC
◆平均功耗 小于1W
◆工作温度 -30℃-85℃
◆工作湿度 10%~90% 不结露
◆外形尺寸 94mm*78mm*24mm
◆重量 240克
◆平均功耗 小于1W
◆工作温度 -30℃-85℃
◆工作湿度 10%~90% 不结露
产品优势：
◆ 可以直接代替有线485接口，实现无线遥测遥控
◆ 可灵活分组使用，同一现场构建多无线总线，互不影响
◆ 自动入网，上电后，节点可以自动寻找网络入网
◆ 自动修复路径，最专业的自组网技术
◆ 真正的自动跳频技术，超强抗干扰性能，适应恶劣环境
◆ 具有较高的实时性，网络每增加一级增加100毫秒
◆ 完整的安全体系，防止非法入侵和数据篡改
网络特色（与同类型产品相比较）

序号
项目
同类产品
ZSR-Mesh系列产品
1
协议栈
绝大部分基于点对点的星型网络结构，少数基于ZigBee.
自主开发的专用网络协议，充分考虑了无线透传和自组网特征
2
信道数
8-16信道。受干扰时切换到备用信道，用户需设置信道
150信道，自动跳频，自动重传，超强抗干扰能力，无需用户进行再设置
3
子站数
少于255个，部分厂家产品只支持32个子站
无子站数量限制
4
网络拓扑
部分产品需要用户制定中继，节点层次等设置。设置复杂，无法适应环境的变化
各数据节点间自动组网，可以随环境变化自动重新组网，具有很强的环境适应性。
5
工作频段
大部分工作在433MHZ频段，部分工作在2.4G。
470-510MHZ频段，高达40MHZ的频带宽度，充分避免频率冲突。
6
实时性
绝大部分产品无法满足实时性的要求
每一级增加100ms，最多16级网络
7
可靠性
需要用户应用软件支持，基本没有重传机制
如果传输失败由协议底层进行自动重传，保证数据的可靠性
8
安全体系
大部分产品都没有完整的安全体系
